Adaptionen an Teleobjektiven und Leitrohren

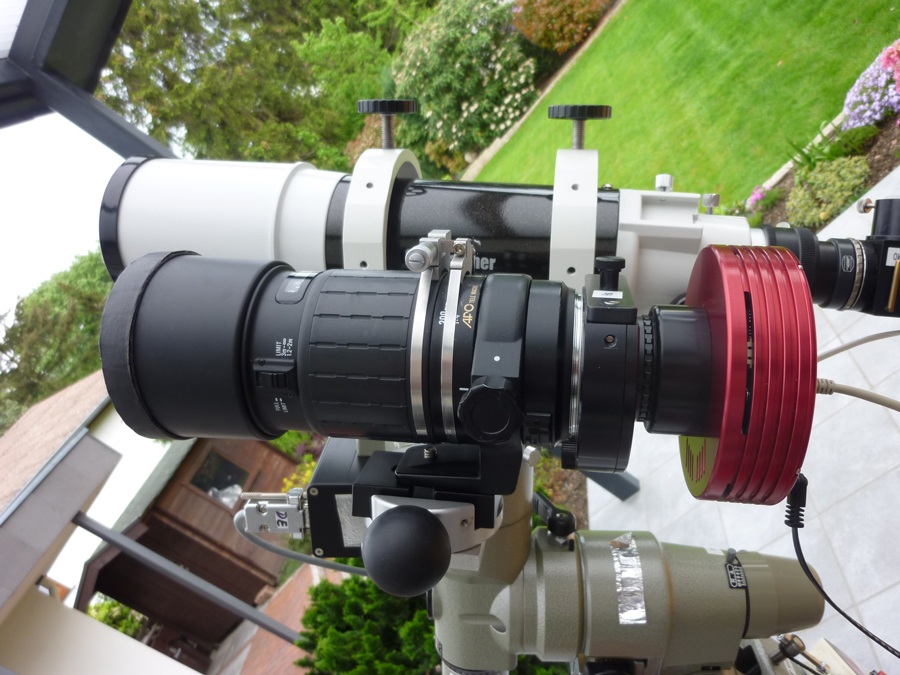

Teleobjektiv Sigma EX APO 4/300mm mit CCD-Kamera ATIK 314L+

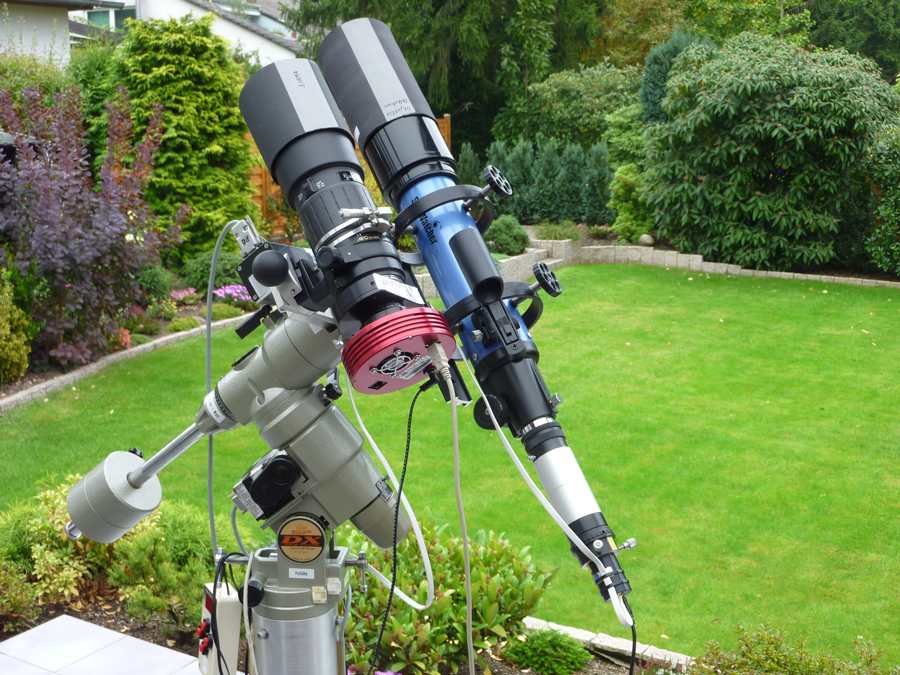

Teleobjektiv und Leitrohr mit Leitrohrschellen auf einer Doppelschiene,
GP-DX Montierung mit Halbsäule auf einem Dreibein-Stativ,
Motorsteuerung FS2, Verkabelungen für Motore, Kameras und PC-Anschlüssen,
Leitfernrohr SK 70/500mm mit Guiding-Kamera Lodestar zur Nachführungssteuerung,



 Adaption an das Teleobjektiv Sigma mit Canon-Bajonett EF

CCD-Kamera, Filterschublade, nachträglich angebauter Mikrometer-Fokussierer,
Mit der Filterschublade kann das Auflagemaß von 44mm zum CCD-Chip eingehalten werden.
Das Guiding sowie die Steuerung der Kamera erfolgen mit der Software MaxImDL.
Der Filterwechsel muß von Hand durchgeführt werden. Die Fokussierung erfolgt mit Hilfe einer Bahtinov-Maske.

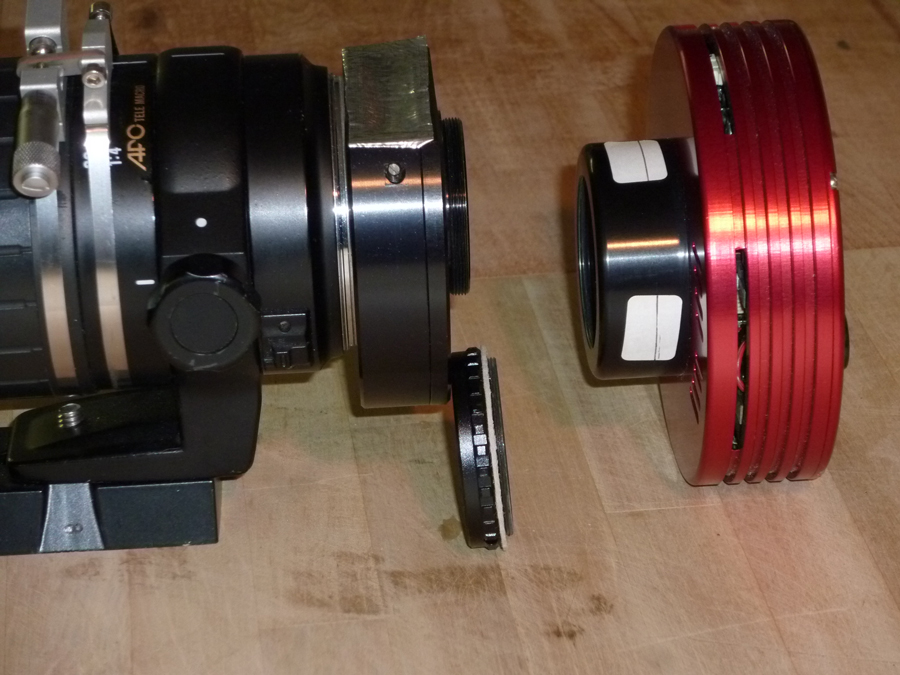

Anschluß der CCD-Kamera an die Filterschublade mit

T2-Zwischenring T-2i / T-2a optische Baulänge 7,5mm

Einhaltung des Auflagemaßes von 44mm

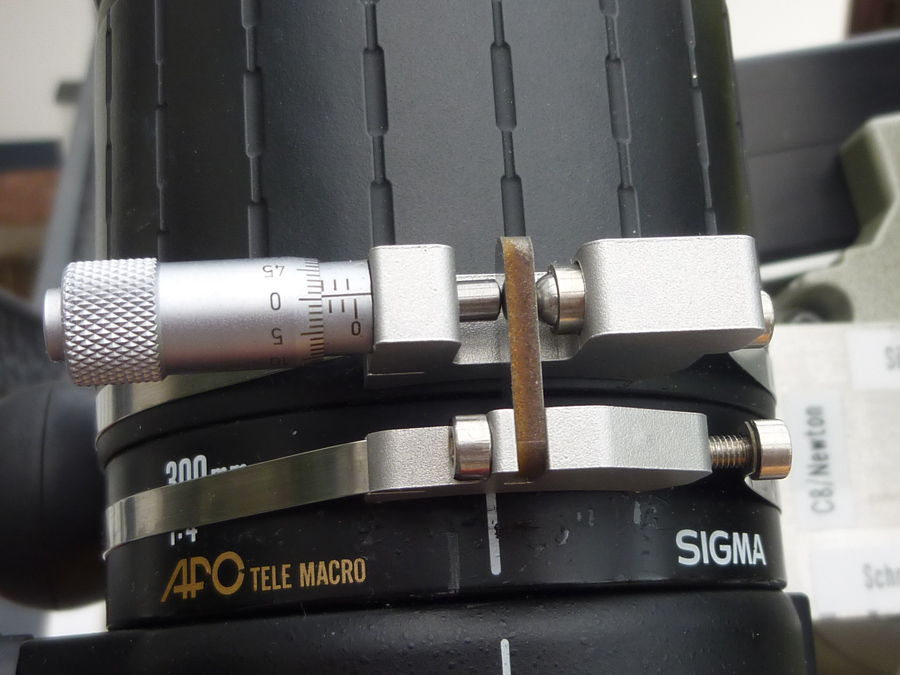

Mikrometer-Fokussierung Fix Fokus FF65

Die Vorrichtung besteht aus 2 Spannbändern, 2 Halterungen und der Mikrometerschraube mit Skala.
Ein Spannband wird auf das feste Teil das andere auf das bewegliche Teil des Objektivs gespannt.
Die Fokussierung erfolgt mit der Mikrometerschraube. Somit kann der Fokus spielfrei und reproduzierbar eingestellt werden.

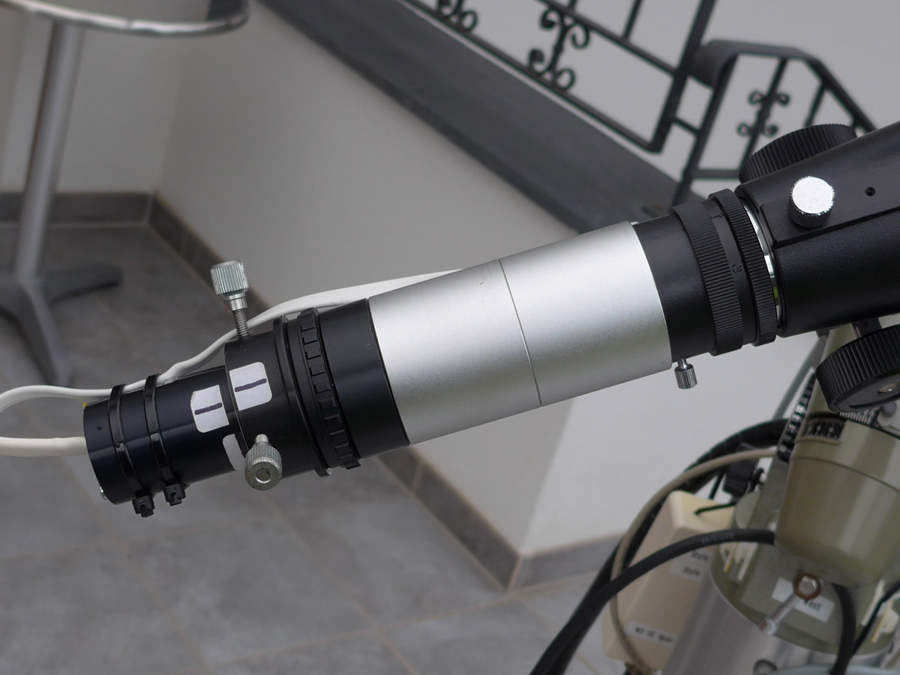

Adaption an das Leitfernrohr

Die Guiding-Camera Lodestar wird über Verlängerungshülsen an den Okularauszug  angeschlossen.
Verwendet wurden T2-Ringe 2x40mm, 1x15mm, 1x10mm, Okularanschluß 20mm, (insgesamt 125mm)





Teleobjektiv Sigma EX APO 2.8/150mm mit CCD-Kamera ATIK 314L+


Teleobjektiv und Leitrohr mit Leitrohrschellen auf einer Doppelschiene,
GP-DX Montierung mit Halbsäule auf einem Dreibein-Stativ,
Motorsteuerung FS2, Verkabelungen für Motore, Kameras und PC-Anschlüssen,
Leitfernrohr SK 70/500mm mit Guiding-Kamera Lodestar zur Nachführungssteuerung,

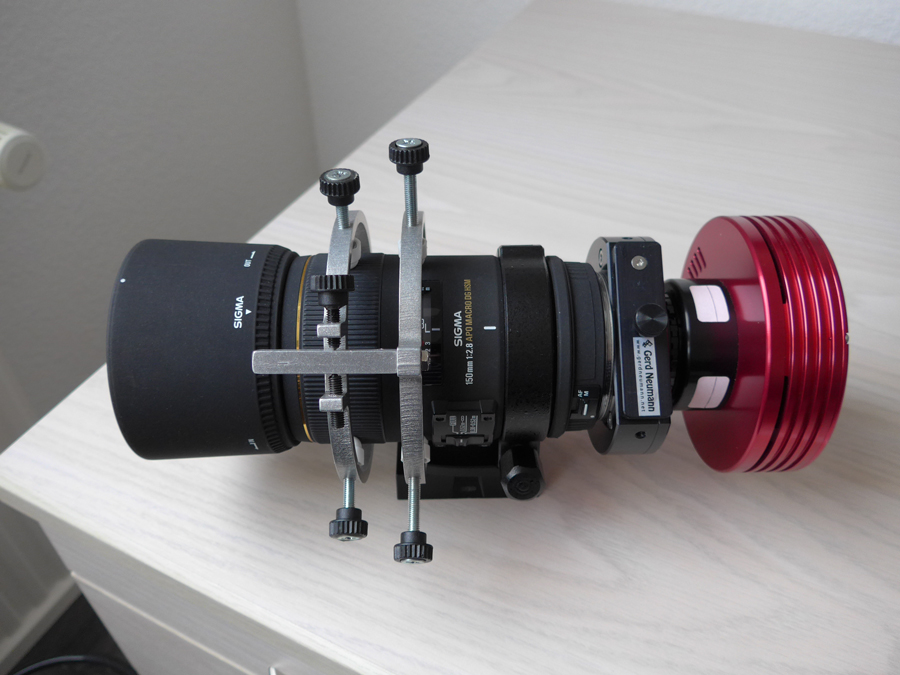

Adaption an das Teleobjektiv Sigma mit Canon-Bajonett EF

CCD-Kamera, Filterschublade, nachträglich angebaute Fokussierung,
Mit der Filterschublade kann das Auflagemaß von 44mm zum CCD-Chip eingehalten werden.
Der Filterwechsel muß von Hand durchgeführt werden. Die Fokussierung erfolgt mit Hilfe einer Bahtinov-Maske.

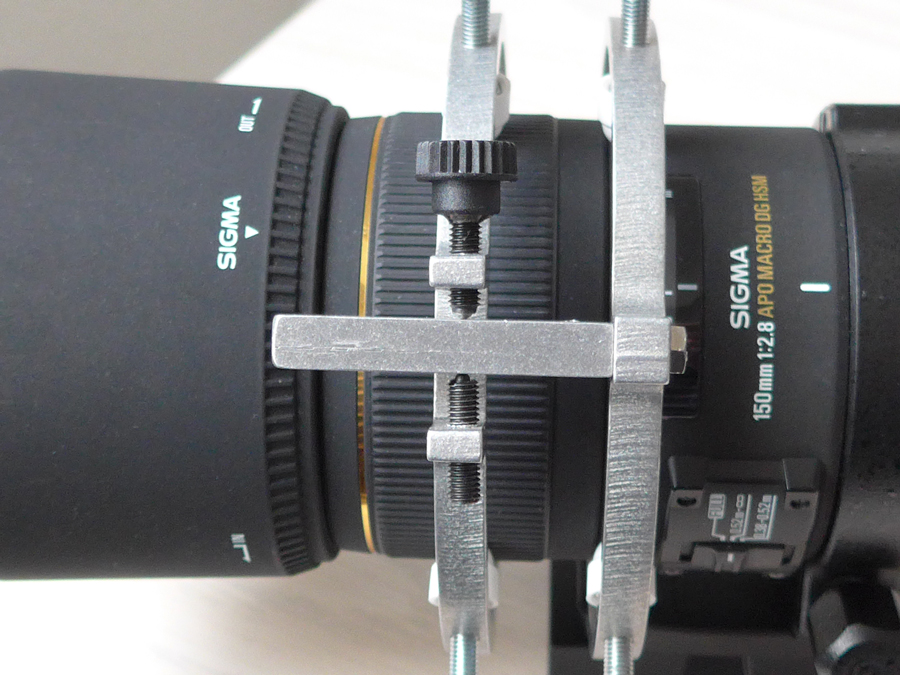

Tele-Fokus von TS

Die Vorrichtung besteht aus 2 Alu-Ringen mit 6 Fixierschrauben, Tangentialstange und 2 Stellschrauben.

Anstelle der beiden Stellschrauben wurden 1 Kugeldruckschraube M5 und 1 federndes Druckstück  M5 in die vor handenen Alu-Ringe eingeschraubt. Die Verbesserung liegt darin, das nur eine Stellschraube verwendet wird und diese dann spielfrei arbeitet. Die Fokussierung erfolgt mit der Rändelschraube. Somit kann der Fokus reproduzierbar eingestellt werden.
Der Fokuspunkt ist bei einem Teleobjektiv ohne Hilfsmittel schwer zu treffen.

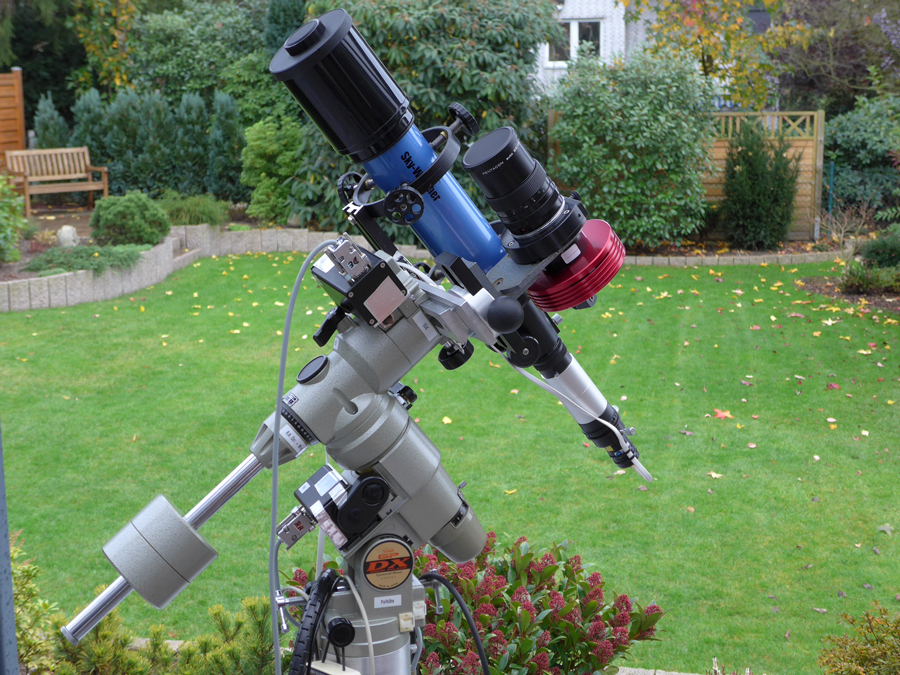

Teleobjektiv Pentacon 2.8/135mm mit CCD-Kamera ATIK 314L+


Teleobjektiv und Leitrohr auf einer GP-DX Montierung mit Halbsäule auf einem Dreibein-Stativ,
Motorsteuerung FS2 und Verkabelungen für Motore, Kameras und PC-Anschlüssen,
Leitfernrohr SK 70/500mm und Leitrohrschellen montiert auf einer Doppelschiene,
mit Guiding-Kamera Lodestar zur Nachführungssteuerung,

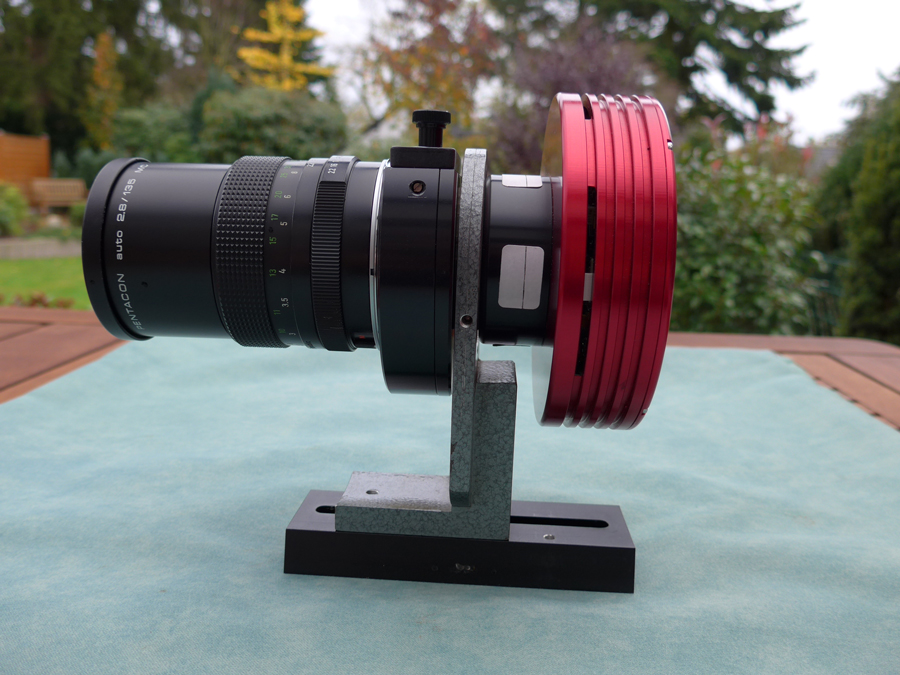

Adaption an das Teleobjektiv Pentacon mit M42-Anschluß

CCD-Kamera und Filterschublade sind verschraubt mit einer speziellen Halterung.
(Dank an Franz-Josef)
Der optische Weg der Halterung beträgt nur 7mm.
Somit kann das Auflagemaß von 45,5mm zum CCD-Chip eingehalten werden.
 Der Filterwechsel muß von Hand durchgeführt werden.
Die Fokussierung erfolgt mit Hilfe einer Bahtinov-Maske.






Geräteaufbau bei einer Doppelschienen-Befestigung

Die CCD-Kamera muß wegen der Orientierung um 90° gedreht werden.







Verschieden Focus-Lagen bei Ha- und O3- Filtern:

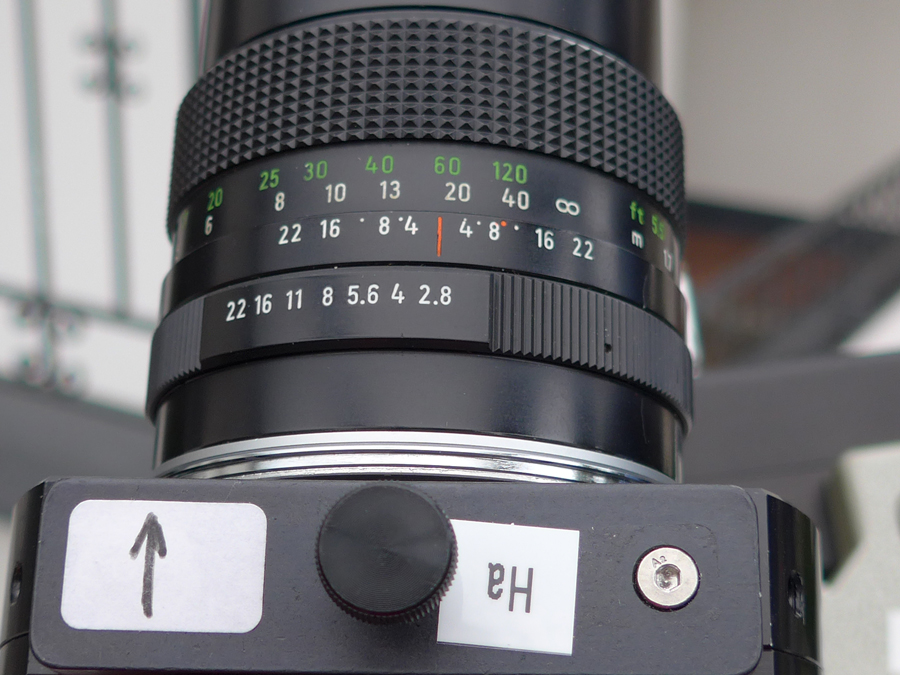

Ha-Filter
unterhalb 20 Meter Marke

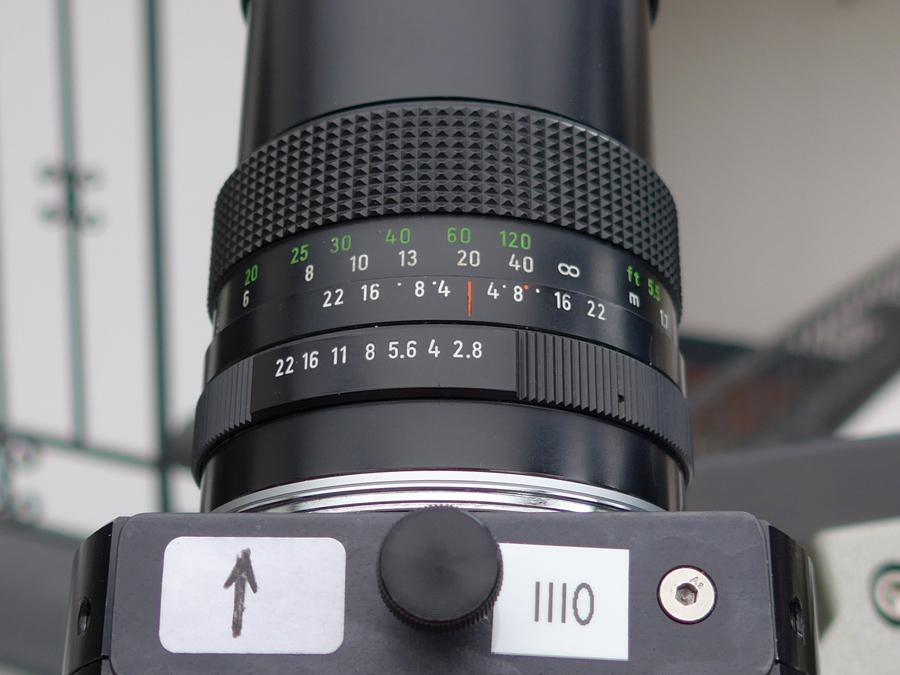

 O3-Filter
bei 20 Meter Marke
